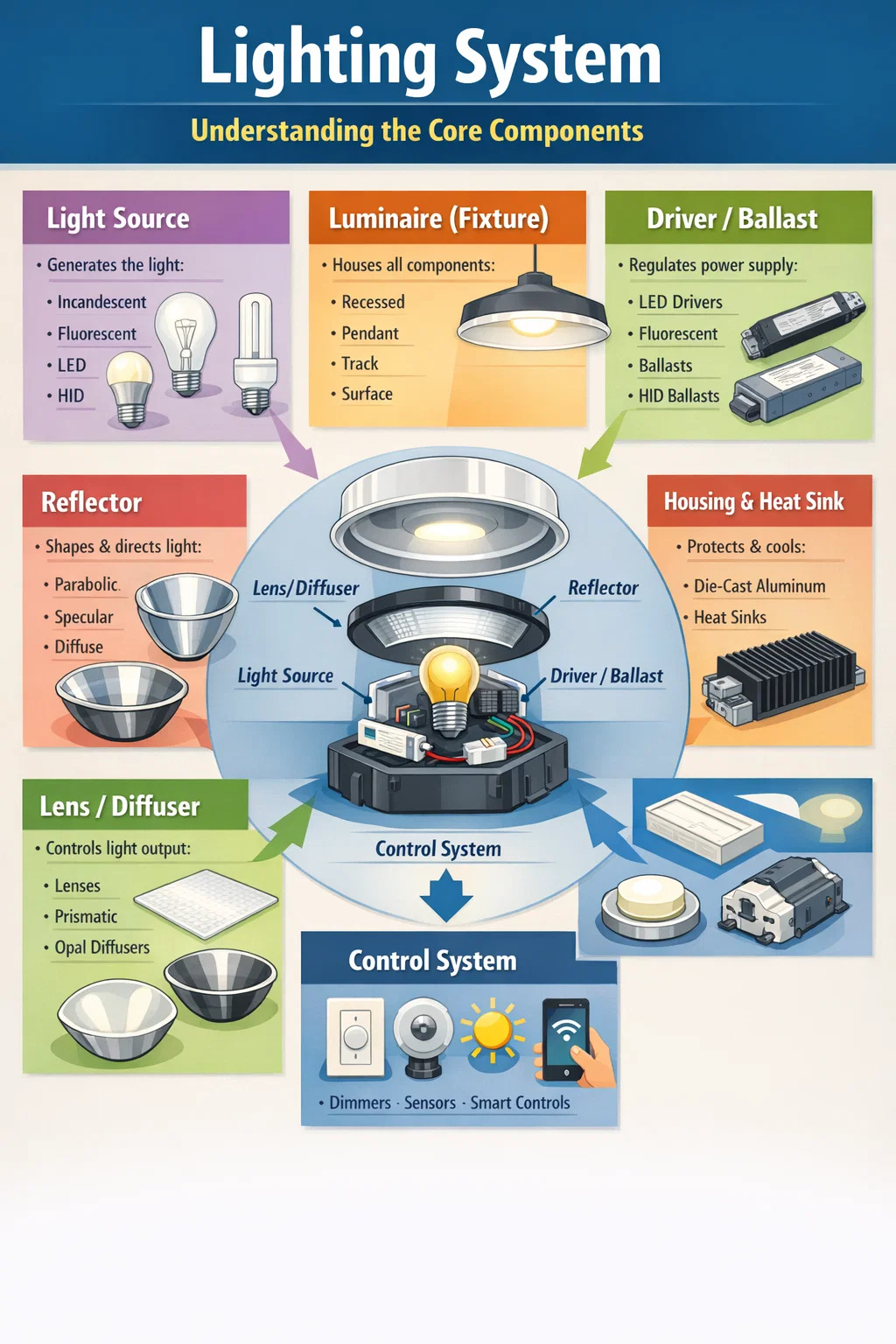

Osvetlenie nie je len o osvetlení – je to starostlivo navrhnutý systém zložený z odlišných, vzájomne závislých komponentov. Medzi základné komponenty osvetlenia patrí svetelný zdroj, svietidlo (upevnenie), predradník alebo budič, reflektor, šošovka alebo difúzor, puzdro a riadiaci systém. Každá časť zohráva špecifickú úlohu pri určovaní spôsobu, akým sa svetlo vyrába, tvaruje, distribuuje a riadi. Či už navrhujete plán domáceho osvetlenia, zariaďujete komerčný priestor alebo riešite problémy s existujúcou inštaláciou, pochopenie týchto častí vám dáva rozhodujúcu výhodu.
Svetelný zdroj: Kde to všetko začína
Svetelný zdroj je komponent, ktorý skutočne generuje svetlo. Je to najznámejšia súčasť každého osvetľovacieho systému a technológia za ním sa za posledných niekoľko desaťročí dramaticky zmenila.
Žiarovky
Tradičná žiarovka funguje tak, že elektrický prúd prechádza cez volfrámové vlákno, kým sa nerozsvieti. Tieto žiarovky majú index podania farieb (CRI) 100, čo znamená, že farby pod žiarovkou vyzerajú presne tak, ako pri prirodzenom slnečnom svetle. však, žiarovky premieňajú len asi 10 % energie na viditeľné svetlo , pričom zvyšných 90 % sa stratí ako teplo. Vo veľkej miere sa od nich ustupuje v prospech efektívnejších technológií.
Fluorescenčné lampy
Fluorescenčné lampy fungujú tak, že vzrušujú ortuťové pary, ktoré vytvárajú ultrafialové svetlo, ktoré potom aktivuje fosforový povlak na vyžarovanie viditeľného svetla. Sú podstatne efektívnejšie ako žiarovky – 32W žiarivka T8 produkuje zhruba rovnaký svetelný výkon ako 75W žiarovka. Bežné aplikácie zahŕňajú kancelárie, školy a komerčné priestory. Kompaktné žiarivky (CFL) priniesli túto technológiu do obytných priestorov.
Zdroje LED (Light Emitting Diode).
Technológia LED je teraz dominantným zdrojom svetla prakticky vo všetkých aplikáciách. LED diódy môžu dosiahnuť svetelnú účinnosť presahujúcu 200 lúmenov na watt v porovnaní s približne 15 lm/W v prípade žiaroviek. Majú prevádzkovú životnosť 25 000 až 100 000 hodín, neobsahujú žiadnu ortuť a sú dostupné v širokom rozsahu teplôt farieb od teplých 2700 K po denné svetlo 6500 K. Štandardná LED žiarovka, ktorá nahrádza 60W žiarovku, zvyčajne spotrebuje iba 8–10 wattov.
Zdroje vysokointenzívneho výboja (HID).
HID výbojky zahŕňajú halogenidové výbojky, vysokotlakové sodíkové (HPS) a ortuťové výbojky. Používajú sa predovšetkým vo vonkajšom a priemyselnom prostredí, kde je potrebný vysoký svetelný výkon na veľkých plochách. Napríklad 400W metalhalogenidová lampa môže produkovať približne 36 000 lúmenov. Zdroje HID vyžadujú pred dosiahnutím plného jasu niekoľkominútové zahrievanie.
Svietidlo: Bývanie všetkých Časti osvetlenia Spolu
Svietidlo – bežne nazývané svietidlo – je kompletná jednotka, ktorá obsahuje a podporuje svetelný zdroj spolu so všetkými súvisiacimi komponentmi. Dizajn svietidla priamo ovplyvňuje estetický aj funkčný výkon osvetľovacej inštalácie.
Svietidlá sú klasifikované podľa typu montáže, spôsobu rozloženia svetla a zamýšľaného prostredia. Bežné typy montáže zahŕňajú:
- Zapustené svietidlá — inštalované do stropov alebo stien pre hladký a nízkoprofilový vzhľad
- Zariadenia na povrchovú montáž — pripevnené priamo k povrchu bez zapustenia
- Závesné svietidlá - zavesené na strope pomocou šnúry, tyče alebo reťaze
- Sledovať svietidlá — namontované na elektrifikovanej trati, čo umožňuje zmenu polohy
- Svietidlá montované na stĺp alebo na stĺp — používané vonku na osvetlenie plochy
Telo svietidla tiež poskytuje mechanickú ochranu lampy a elektrických komponentov a vo vonkajšom alebo priemyselnom prostredí určuje stupeň ochrany IP (Ingress Protection) ako dobre svietidlo odoláva prachu a vlhkosti. Napríklad svietidlo s krytím IP65 je úplne prachotesné a chránené pred prúdom vody, vďaka čomu je vhodné pre exteriérové aplikácie.
Predradníky a ovládače: Komponenty správy napájania
Nie všetky svetelné zdroje sa dajú pripojiť priamo k štandardnému elektrickému napájaniu. Mnohé vyžadujú zariadenie, ktoré reguluje elektrický prúd tečúci do svietidla. Týmito zariadeniami sú predradník (pre žiarivky a žiarivky HID) a budič (pre LED).
Predradníky pre žiarivky a HID lampy
Predradník obmedzuje a reguluje prúd vo fluorescenčných a HID obvodoch. Bez neho by tieto lampy odoberali rastúci prúd, kým by nezlyhali. Magnetické predradníky boli štandardom po celé desaťročia, ale elektronické predradníky ich z veľkej časti nahradili kvôli vyššej účinnosti, zníženému blikaniu a tichej prevádzke. Elektronické predradníky pre žiarivky T8 zvyčajne pracujú pri frekvenciách 20 000 Hz alebo vyšších, čím sa úplne eliminuje blikanie 100/120 Hz spojené s magnetickými typmi.
Ovládače LED
Ovládač LED konvertuje striedavé sieťové napätie na jednosmerné napätie a prúd, ktoré LED diódy vyžadujú. LED diódy sú veľmi citlivé na kolísanie prúdu — aj malý nadprúd môže výrazne znížiť životnosť alebo spôsobiť okamžité zlyhanie. Najbežnejším typom sú budiče konštantného prúdu, ktoré dodávajú pevný prúd (zvyčajne 350 mA, 700 mA alebo 1 050 mA) bez ohľadu na zmeny napätia. Ovládače s konštantným napätím dodávajú pevné napätie (zvyčajne 12 V alebo 24 V DC) a používajú sa v aplikáciách, ako je osvetlenie LED pásikov. Stmievateľné ovládače umožňujú integráciu s riadiacimi systémami stmievania, čo je kritická funkcia pre mnohé moderné inštalácie.
Reflektory: Smerovanie a tvarovanie svetelného výkonu
Svetelný zdroj sám o sebe vyžaruje svetlo do všetkých smerov. Reflektory presmerujú a sústreďujú toto svetlo na cieľovú oblasť, čím dramaticky zvyšujú užitočný svetelný výkon a zlepšujú účinnosť. Geometria a povrchová úprava reflektora určujú rozložení svetla.
Bežné tvary reflektorov zahŕňajú:
- Parabolické reflektory — vytvárajú úzky, paralelný lúč svetla, ideálny pre reflektory a reflektory
- Eliptické reflektory — koncentrovať svetlo v ohniskovom bode, používané v divadelnom a prezentačnom osvetlení
- Zrkadlové (zrkadlové) reflektory — produkovať ostré, definované lúče s vysokou účinnosťou, ale potenciálnym oslnením
- Matné alebo difúzne reflektory — rozptýli svetlo širšie, čím sa znížia ostré tiene
Materiály reflektorov zahŕňajú leštený hliník (odrazivosť 85–95 %), strieborný hliník (odrazivosť až 98 %) a biele lakované povrchy (odrazivosť približne 70–85 %). Výber materiálu ovplyvňuje množstvo aj kvalitu odrazeného svetla.
Šošovky a difúzory: Kontrola kvality a distribúcie svetla
Šošovky a difúzory sú optické komponenty umiestnené pred svetelným zdrojom na úpravu spôsobu, akým svetlo vychádza zo svietidla. Slúžia na praktické aj estetické účely.
Objektívy
Šošovky lámu svetlo, aby zmenili jeho smer a uhol lúča. Fresnelove šošovky, ktoré sa bežne vyskytujú v divadelnom a filmovom osvetlení, využívajú sústredné krúžky na vytváranie lúča s mäkkými okrajmi, pričom zostávajú ľahké a tenké. Prizmatické šošovky, ktoré sa často používajú v kancelárskych svietidlách a priemyselných svietidlách, presmerujú svetlo smerom nadol na širšiu distribúciu, čím zlepšujú rovnomernosť celého pracovného priestoru. Šošovky na tvarovanie lúča pre moduly LED umožňujú presné ovládanie uhla lúča od úzkych 10° až po 120°.
Difúzory
Difúzory rozptyľujú svetlo, aby znížili oslnenie a vytvorili jemnejšie a rovnomernejšie osvetlenie. Opálové (mliečne biele) difúzory patria medzi najbežnejšie a poskytujú jednotný vzhľad bez odleskov. Prizmatické difúzory ponúkajú väčšiu priepustnosť svetla ako opálové typy a zároveň znižujú priamy pohľad na svetelný zdroj. Mikroprizmatické difúzory sú prepracovanou verziou, ktorá prepúšťa až 92 % svetla a zároveň efektívne skrýva lampu pred pohľadom. V LED panelových svietidlách sú difúzory rozhodujúce pre maskovanie jednotlivých LED bodov a vytvorenie hladkého, rovnomerného povrchu.
Systém riadenia bývania a tepla
Kryt svietidla chráni vnútorné komponenty pred fyzickým poškodením a faktormi prostredia. Najmä v LED osvetlení však kryt plní aj kritickú funkciu tepelného manažmentu. Teplo je hlavným nepriateľom výkonu a životnosti LED.
Teplota prechodu LED — teplota na samotnom polovodiči — priamo ovplyvňuje svetelný tok a životnosť. Každým zvýšením teploty spoja o 10 °C nad menovité maximum sa môže životnosť LED skrátiť približne o 50 %. Medzi efektívne stratégie tepelného manažmentu patria:
- Chladiče — hliníkové rebrá alebo dosky, ktoré vedú a odvádzajú teplo z LED
- Materiály tepelného rozhrania (TIM) — tepelne vodivé pasty alebo podložky umiestnené medzi LED a chladičom
- PCB s kovovým jadrom (MCPCB) — dosky plošných spojov s hliníkovou alebo medenou základnou vrstvou, ktorá rýchlo šíri teplo
- Aktívne chladiace ventilátory — používa sa v aplikáciách s veľmi vysokým výkonom, kde pasívne chladenie nestačí
Dôležitý je aj materiál bývania. Tlakovo liaty hliník je široko používaný vďaka svojej vynikajúcej tepelnej vodivosti (okolo 96–230 W/m·K v závislosti od zliatiny), odolnosti a relatívne nízkej hmotnosti. Polykarbonát a iné plasty sa používajú pre aplikácie s nižším výkonom, kde sú minimálne tepelné nároky.
Systémy riadenia osvetlenia: Riadenie kedy a ako svetlo funguje
Riadiace systémy sú čoraz dôležitejšou súčasťou moderného osvetlenia. Riadia, kedy sa svetlá zapínajú a vypínajú, akou intenzitou fungujú a ako reagujú na podmienky prostredia alebo vstupy používateľa. Efektívna regulácia osvetlenia môže znížiť spotrebu energie 30 % až 60 % v porovnaní s neriadenými systémami.
Stmievače
Stmievače znižujú napätie alebo prúd dodávaný do lampy, aby sa znížil jej výkon. Pre LED systémy sú najbežnejšími typmi fázovo rezané stmievače (TRIAC stmievače) a 0–10V analógové stmievače. Je nevyhnutné, aby sa typ stmievača zhodoval so špecifikáciami ovládača LED, pretože nekompatibilné kombinácie majú za následok blikanie, obmedzený rozsah stmievania alebo zlyhanie lampy. Kvalitný systém stmievania LED by mal byť schopný plynulo stmievať od 100 % až po najmenej 1 % bez viditeľného blikania alebo šumu.
Senzory obsadenosti a pohybu
Senzory obsadenosti automaticky rozsvietia svetlá, keď je zistená prítomnosť a zhasnú po definovanej dobe nečinnosti. Pasívne infračervené (PIR) senzory zisťujú zmeny infračerveného žiarenia pohybujúcich sa teplých telies. Ultrazvukové senzory detekujú pohyb prostredníctvom odrazu zvukových vĺn, vďaka čomu sú účinné v priestoroch s prekážkami. Senzory s duálnou technológiou kombinujú obe metódy pre väčšiu presnosť. V komerčných kanceláriách samotné snímače obsadenosti zvyčajne znižujú spotrebu energie na osvetlenie o 25 – 50 %.
Systémy zberu denného svetla
Tieto systémy využívajú fotosenzory na meranie úrovne denného svetla v okolí a automaticky stlmujú alebo vypínajú elektrické svetlá, keď je prirodzené svetlo dostatočné. V južne orientovanej obvodovej zóne komerčnej budovy môže zber denného svetla znížiť spotrebu energie na osvetlenie o 40 – 70 % počas denného svetla.
Inteligentné a sieťové ovládanie osvetlenia
Moderné systémy inteligentného osvetlenia umožňujú na diaľku programovať, monitorovať a nastavovať jednotlivé svietidlá alebo skupiny. Protokoly ako DALI (Digital Addressable Lighting Interface), DMX512 (používané v zábavnom osvetlení), Zigbee a Bluetooth Mesh umožňujú sofistikovanú správu scén a podávanie správ o energii. Vo veľkých komerčných inštaláciách tieto systémy poskytujú podrobné údaje o vzorcoch používania, čo umožňuje priebežnú optimalizáciu.
Elektroinštalácia a elektrické komponenty
Za každou inštaláciou osvetlenia je elektrická infraštruktúra, ktorá zahŕňa elektroinštaláciu, spojovacie skrinky, ističe a transformátory. Tie nie sú vždy viditeľné, no ich špecifikácia priamo ovplyvňuje bezpečnosť a výkon.
Nízkonapäťové LED systémy, najmä tie, ktoré bežia na 12V alebo 24V DC, vyžadujú vhodný transformátor alebo napájací zdroj na zníženie sieťového napätia. Prierez vodiča musí byť správne špecifikovaný, aby zvládol prúdové zaťaženie bez nadmerného poklesu napätia. Napríklad v 24V LED systéme so záťažou 50 wattov na 10 metrov môže použitie poddimenzovaného vodiča (napr. 0,5 mm²) spôsobiť pokles napätia o viac ako 2 V, viditeľne znížiť jas LED a potenciálne spôsobiť nekonzistentnosť farieb.
Ochrana obvodu vo forme poistiek alebo ističov zabraňuje poškodeniu preťažením alebo skratom. Na mokrých alebo vlhkých miestach sa vyžadujú prerušovače zemného obvodu (GFCI), aby sa zabránilo úrazu elektrickým prúdom.
Porovnanie kľúčových častí osvetlenia: prehľad referencií
| Komponent | Primárna funkcia | Bežné materiály/typy | Špecifikácia kľúča |
|---|---|---|---|
| Svetelný zdroj | Vytvorte viditeľné svetlo | LED, žiarivka, HID, žiarovka | Lumeny, príkon, CCT, CRI |
| Svietidlo | Umiestnite a podoprite všetky časti | Zapustené, prívesok, dráha, povrch | IP hodnotenie, typ montáže |
| Predradník/ovládač | Regulujte prívod elektriny | Elektronický predradník, budič LED s konštantným prúdom | Výstupný prúd/napätie, kompatibilita so stmievaním |
| Reflektor | Nasmerujte a koncentrujte svetlo | Leštený hliník, strieborná, biela farba | Odrazivosť %, uhol vyžarovania |
| Objektív/difúzor | Upravte rozloženie svetla a znížte oslnenie | Fresnel, prizmatický, opálový, mikroprizmatický | Priepustnosť svetla %, šírenie lúča |
| Kryt/chladič | Chráňte komponenty, spravujte teplo | Tlakovo liaty hliník, polykarbonát | Tepelná vodivosť, IP hodnotenie |
| Kontrolný systém | Spravujte svetelný výkon a plánovanie | Stmievač, senzor obsadenosti, DALI, Zigbee | Rozsah stmievania, kompatibilita s protokolmi |
Teplota farieb a podanie farieb: metriky výkonu, ktoré definujú kvalitu svetla
Aj keď nejde o fyzické komponenty v rovnakom zmysle, farebná teplota a index podania farieb (CRI) sú základnými špecifikáciami viazanými na svetelný zdroj, ktoré určujú, ako priestor vyzerá a pôsobí pod daným systémom osvetlenia.
Teplota farby (CCT)
Teplota farby, meraná v Kelvinoch (K), opisuje zdanlivú teplotu alebo chlad bieleho svetla. Teplá biela (2700K – 3000K) vytvára útulnú, relaxačnú atmosféru vhodnú do spální a reštaurácií. Neutrálna biela (3500K–4000K) je bežný v kanceláriách a maloobchode. Chladné denné svetlo (5000K–6500K) podporuje bdelosť a používa sa v prostrediach náročných na úlohy, ako sú laboratóriá alebo dielne. Nesprávna farebná teplota pre danú aplikáciu môže spôsobiť, že priestory budú nepríjemné alebo zníži produktivitu.
Index podania farieb (CRI)
CRI meria, ako presne svetelný zdroj vykresľuje farby v porovnaní s referenčným svetelným zdrojom, na stupnici od 0 do 100. CRI 80 sa považuje za minimum prijateľné pre väčšinu komerčných aplikácií. CRI 90 sa odporúča pre maloobchody, galérie, zdravotnícke zariadenia a všade tam, kde je kritická presnosť farieb. LED diódy s vysokým CRI sú k dispozícii, ale zvyčajne za prémiovú cenu a niekedy o niečo nižšiu účinnosť ako ich náprotivky s nižším CRI.
Ako časti osvetlenia spolupracujú v kompletnom systéme
Pochopenie jednotlivých komponentov je cenné, ale skutočný výkon inštalácie osvetlenia závisí od toho, ako dobre tieto časti spolupracujú. Vysokokvalitný LED čip spárovaný so zle navrhnutým ovládačom bude slabo fungovať. Dobre špecifikovaný reflektor spárovaný s nesprávne prispôsobenou šošovkou môže vytvárať nežiaduce artefakty. A aj to najlepšie svietidlo poskytuje zlé výsledky, ak je riadiaci systém nekompatibilný alebo tepelné riadenie je nedostatočné.
Zvážte napríklad maloobchodný obchod s oblečením. Cieľom je, aby odevy vyzerali žiarivo a príťažlivo. Ideálny systém môže zahŕňať:
- Zdroj LED s vysokým CRI (CRI 95 ) pri 3000 K na presné vykreslenie farieb látok s teplým, príjemným tónom
- Reflektor s uhlom vyžarovania 25–35° na sústredenie svetla na výklady tovaru bez rozliatiu na steny
- LED napájač s konštantným prúdom s možnosťou stmievania 0–10 V umožňujúci nastavenie nálady počas dňa
- Dráhové svietidlo namontované na stropnej mriežke pre flexibilitu pri premiestňovaní pri zmene usporiadania tovaru
- Senzor zachytávania denného svetla v blízkosti výkladov na zníženie spotreby energie, keď je prirodzené svetlo dostatočné
Každý komponent bol vybraný tak, aby slúžil celkovému zámeru dizajnu. Zmena ktoréhokoľvek z nich – povedzme nahradenie zdroja CRI 80 na úsporu nákladov – zhoršuje konečný výsledok spôsobom, ktorý ovplyvňuje zákaznícku skúsenosť a potenciálne predajnú výkonnosť.
Toto systémové myslenie je to, čo oddeľuje funkčnú svetelnú inštaláciu od vynikajúcej. Či už špecifikujete jednu miestnosť alebo celú budovu, hodnotenie každej časti osvetlenia podľa požiadaviek priestoru – a potvrdenie kompatibility medzi komponentmi – je základom dobrého dizajnu osvetlenia.
